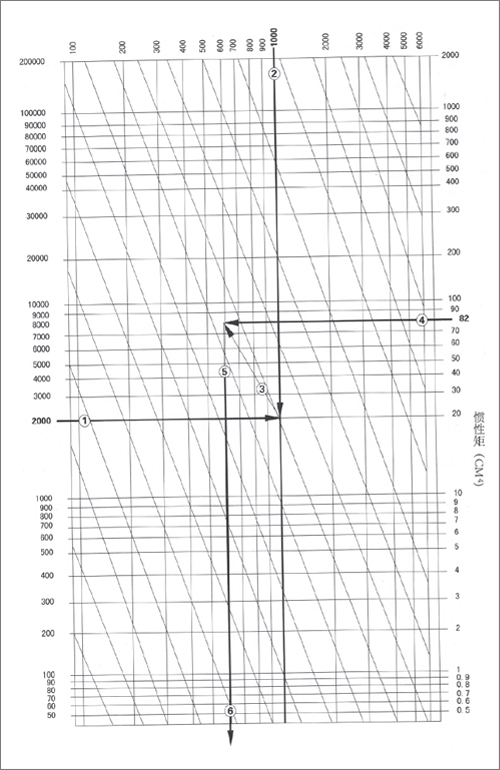

說明：圖像中共有四個參數值

1：載荷F（N）

2：鋁型材長度L（mm）

3：集合慣性I(cm）

4：鋁型材變形量f（mm)

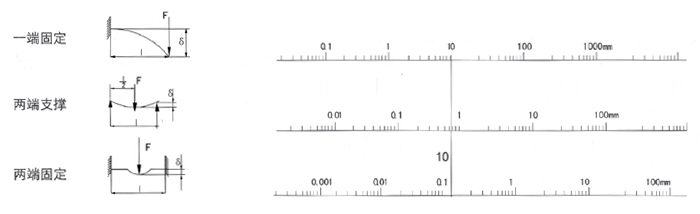

5：從焦點垂直延伸到底部的直線

6：不同承受方式的鋁型材變量

2：可通過參數中的任意三個，查出
另  外一個參數的極限值。

舉例：選用APAS-P10-4080W鋁型
材，L=1000mm，加載荷F=2000N
，從圖表中可輕易查出鋁型材的三
種支撐狀態下最大的變形量。
